| Plaats van herkomst: | Jiangsu China |
|---|---|
| Merknaam: | AIPREL |
| Certificering: | ISO |
| Modelnummer: | TRANTER |
| Min. bestelaantal: | 1 |
| Prijs: | Negotiable |
| Verpakking Details: | standaardkarton |
| Levertijd: | 1-2 weken |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 10.000 eenheden per maand |
| Garantie: | 1 jaar | Maximum werkdruk: | 2.0 Mpa |
|---|---|---|---|
| Structuur: | Plaatwarmtewisselaar | Voorwaarde: | Nieuw |
| Toepassing: | Verwarmend of Koelend, Hitteoverdracht, HVAC, Koelingsdelen, Heater Parts | Pakkingsmateriaal: | EPDM, HNBR, FKM, NBR EPDM FKM, FDA Stan |

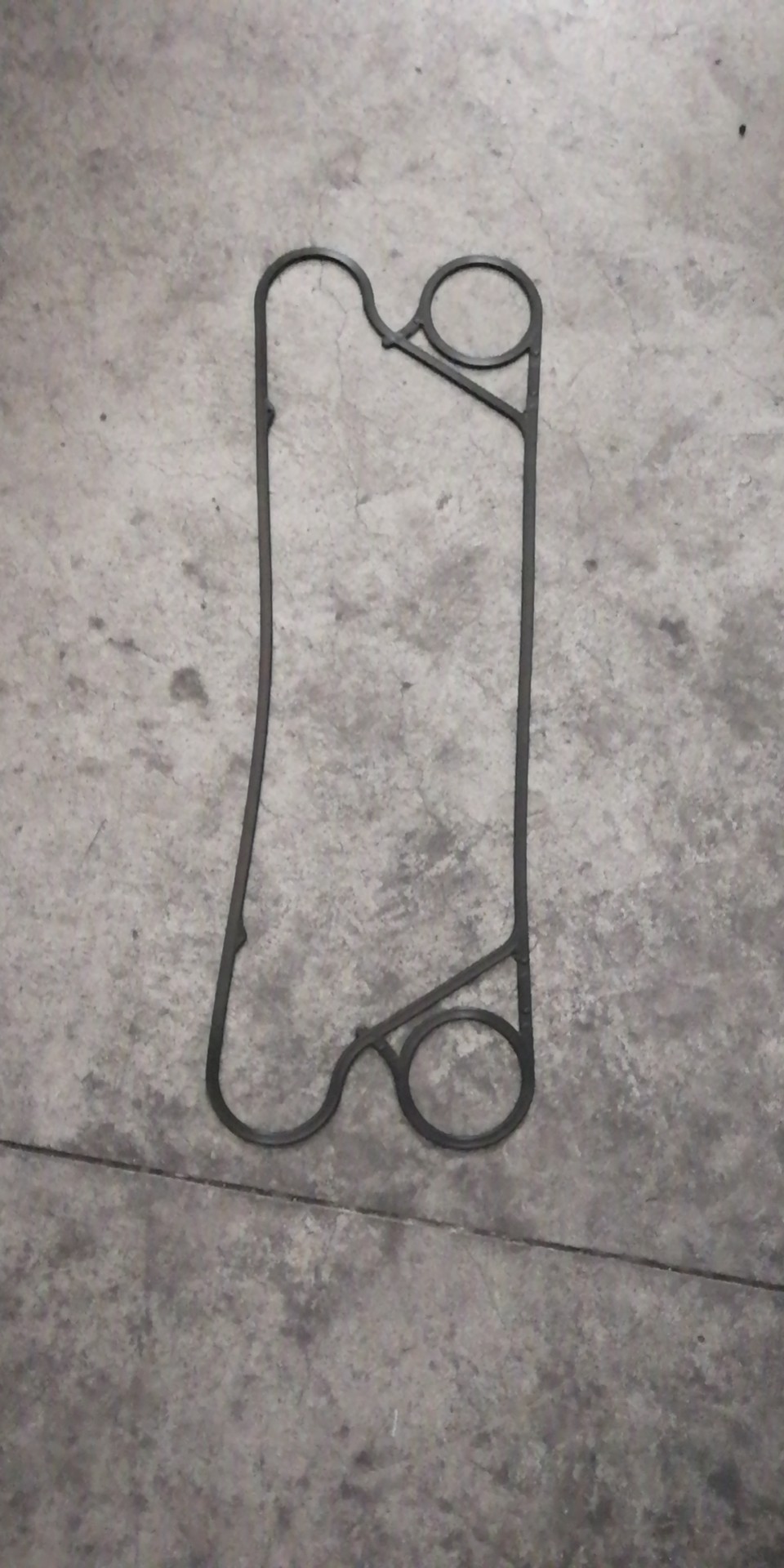

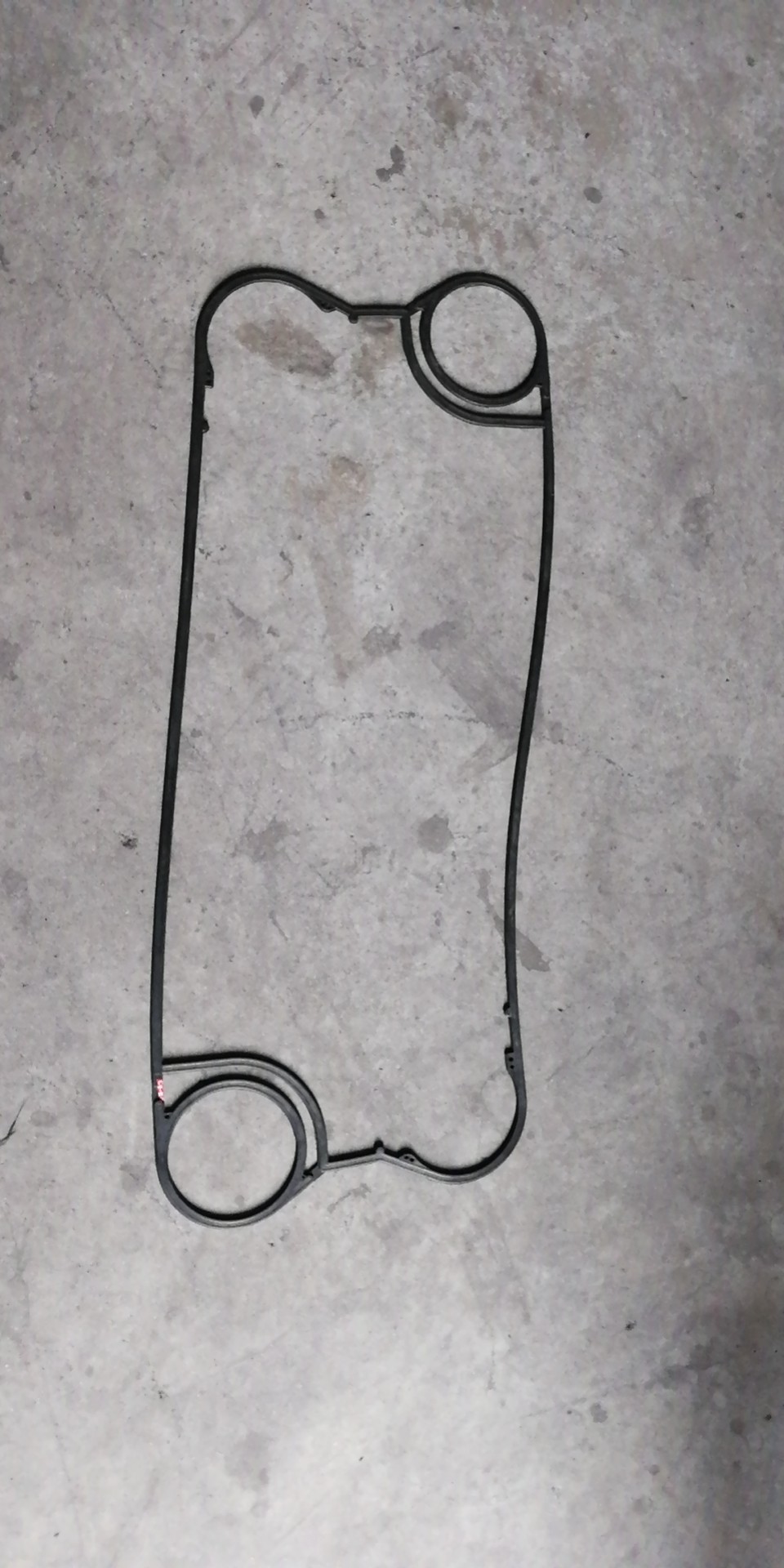

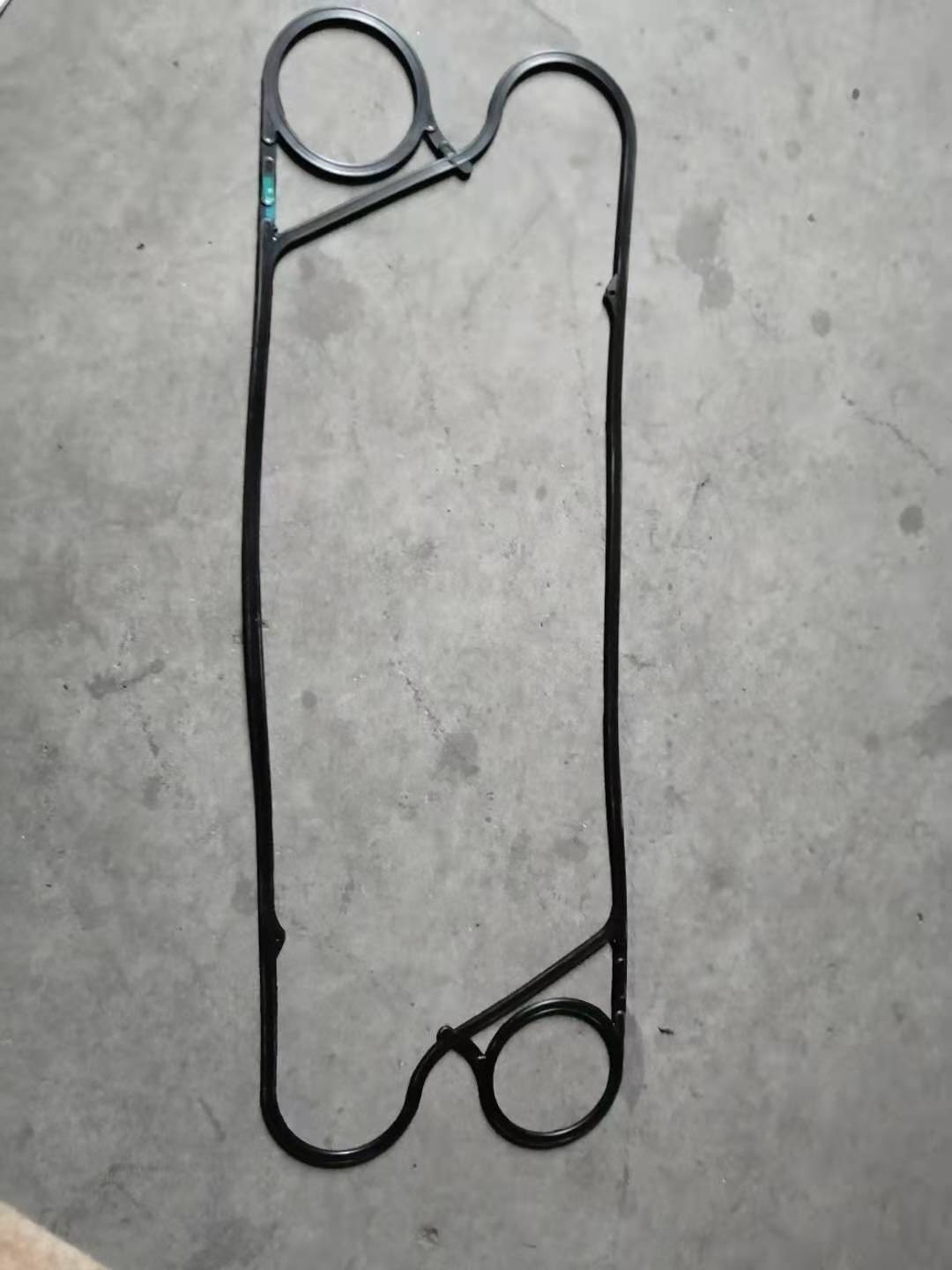

| Hoog licht: | GLP13 Warmtewisselaarpakkingen,De Warmtewisselaarpakkingen van EPDM,2.0Mpa Warmtewisselaarpakkingen |
||
1. De hoge coëfficiënt van de hitteoverdracht
2. Kleine voetafdruk en gemakkelijk onderhoud
3. Veilig en betrouwbaar gebruik
4. Minder weerstandsverlies
5. Minder hitteverlies
6. Bevorderlijk voor het gebruik van de bronnen van de lage temperatuurhitte
7. Veelvoudige middelgrote hitteuitwisseling
8. Gemakkelijk schoon te maken en snel
| Merk/Maker | Reeks |
| TRANTER | GCD006, GCD012, GLD013, GLP013, GCD018, GCP026, GCD030, GCP030, |
| GCP051, GCP054, GCD054, GCD055, | |
| SWEP | GCP060, GCD065, GCD018, GC8, GC12, GL13, GC26, GC30, GC42, GC51, GC60, |
| GL145, GL205, GL230, GL330, | |
| GX7, GX12, GX18, GX26, GX42, GX51, GX60, GX64, GX85, GX91, | |
| GX100, GX118, GX140, GX145, GXD012, GXP018, | |
| GX026, GXD026, GXP026, GXP037, GXD037, | |
| GX042, GXD042, GXP042, GX051, GXP051, GXD051, | |
| GXD060, GXD064, GXD085, GXD091, GXD100, GXP118, GXD140, GXD145, | |
| GFP030, GFP050, GF057, GFP057, GFP080, GFP097, GF097, | |
| GFP100, GFP180, GFP187, GF187, | |
| S3, S8, HX12, HXD012, HX25, HX50, HXD050, HX85, HXD085, HX180, HXD180, HXD145, | |
| GM56, GM59, GM138, GM257, GM276, | |
| TW5, TW10, TW18, | |
| UX01, UX05, UXP005, UXP010, UXP060, UX06T, UX10, UX20, UX40, UXP200, UXP400, | |
| UX80, UXP81, UX801, UXP900, | |
| G12, G28, G30, G48, G50, G55, G65, G66, G75, G78, G85, | |
| G95, G25, G52, G58, G102, G108, G153, G157, G158, G159, | |
| G214, G234, G254, G274, G322, G342, G52, G58, G65, | |
| GF138, GF257, GF276, GF59, MF138, MF257, MF276, MF56, MF59 |
Materiaal en exploitatievoorwaarden van pakking:
| Materiaal | Toepassing | het werk temperatuur |
| NBR | Water, zeewater, minerale olie, zout water | -15-130℃ |
| HNBR | Minerale olie op hoge temperatuur, water op hoge temperatuur | 15-140℃ |
| EPDM | Water, Warm water, stoom, zuur, alkali | -25-150℃ |
| Viton/Fluorrubber | Sterk zuur, sterk alkali, minerale olie, vet en stookolie, enz. | 5-200℃ |
| NEOPREEN | Zure, alkali, minerale lage olie, - molecuulgewicht alifatische koolwaterstof | 35-130℃ |
| Siliciumrubber | Milieu's op hoge temperatuur en sommige corrosieve | 65-200℃ |
De plaatwarmtewisselaar bestaat uit een pak golfmetaalplaten met patrijspoorten voor de passage van de twee vloeistoffen waartussen de hitteoverdracht zal plaatsvinden. Het plaatpak wordt geassembleerd tussen een plaat van het moeilijke situatiekader en een beweegbare drukplaat en door bouten aan te halen samengeperst. De platen worden gepast met een pakking die het interplaatkanaal verzegelt en de vloeistoffen in afwisselende kanalen leidt. Het aantal platen wordt bepaald door het stroomtarief, fysische eigenschappen van de vloeistoffen, drukdaling en temperatuurprogramma. De plaatplooiingen bevorderen vloeibare onstuimigheid en steunen de platen tegen differentiële druk. De kaderplaat en de drukplaat worden opgeschort van een hogere dragende bar en door een lagere het leiden bar gevestigd, allebei waarvan aan een steunkolom worden bevestigd. De verbindingen worden gevestigd in de kaderplaat of, als één van beide of beide vloeistoffen meer dan één enkele pas binnen de eenheid, in de kader en drukplaten maken.
| PLAATmateriaal | SS304, SS316, 254SMO, 904L, C276, Titanium, Nikkel, Incoloy825 |
| PLAATdikte | 0.5mm, 0.6mm, 0.7mm, 0.8mm, 1.0mm |
| PAKKING MTERIAL | EPDM, NBR, HNBER, HEPDM, FKW |
| PAKKINGSassemblage | De klem, Slot binnen, maakt vast, Gelijmd |
| KADERmateriaal | Koolstofstaal, Roestvrij staal, Roestvrij staallaag |
| PIJP | Flens, Rubbertussenvoegsel, Metaaltussenvoegsel, Draad, Klem |
| VERBINDINGSgrootte | DN15~DN500 |
| VERBINDINGSnorm | Custiomized |
| KLEUR | Custiomized |
| TOEPASSING | HVAC, Macht, Suger, Marine, Chemisch product, enz. |
wegens de onzekerheid van warmtewisselaarselectie en ontwerp, is de getoonde prijs een waaier. Voor details, gelieve klantenservice te contacteren. Als u niet tijdens de vorige periode communiceert, kan de klantenservice niet het goedkeuren.
Voordeel:
Vergelijkend bij andere andere types van warmtewisselaar, hebben de plaatwarmtewisselaars grotere oppervlakte. Zij zijn samengesteld uit een aantal dunne samen samengeperste metaalplaten. De pakking is in bijlage aan de plaat van de hitteoverdracht met het kanaal van de vormenstroom en handelt verbinding omhoog de vloeistof. De verschillende materialen hebben verschillende kanalen en afwisselend in hun respectieve stroomweg. Zij zullen niet aan de buitenkant lekken. Het aantal van de plaat van de hitteoverdracht wordt bepaald volgens de hoeveelheid vloeistof, fysische eigenschappen van vloeistof, de drukdaling en de thermische voorwaarde. Elke plaat is golf om het maximumgebied van de hitteoverdracht te verhogen.
