De hoge Semi Gelaste de PlaatWarmtewisselaar van de Ontwerpdruk bewaart Energie Gemakkelijke schoon

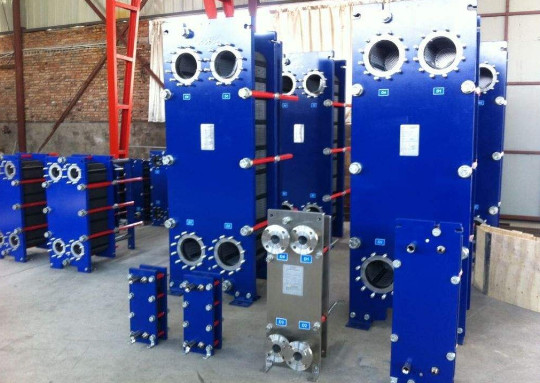

Multieffect Semi Gelaste PlaatWarmtewisselaar

De warmtewisselaar bestaat uit een pak golfmetaalplaten met patrijspoorten voor de passage van de twee vloeistoffen waartussen de hitteoverdracht zal plaatsvinden. Het plaatpak wordt geassembleerd tussen een plaat van het moeilijke situatiekader en een beweegbare drukplaat en door bouten aan te halen samengeperst. De platen worden gepast met een pakking die interpoleert kanaal en leidt de vloeistoffen in afwisselende kanalen verzegelt. Het aantal platen wordt bepaald door het stroomtarief, fysische eigenschappen van de vloeistoffen, drukdaling en temperatuurprogramma. De plaatplooiingen bevorderen vloeibare onstuimigheid en steunen de platen tegen differentiële druk. De kaderplaat en de drukplaat worden opgeschort van een hogere dragende bar en door een lagere het leiden bar gevestigd, allebei waarvan aan een steunkolom worden bevestigd. De verbindingen worden gevestigd in de kaderplaat, als één van beide of beide vloeistoffen meer dan één enkele pas binnen de eenheid, in de kader en drukplaten maken.

Structuur van Semi Gelaste PlaatWarmtewisselaar:

Dit product wordt ontworpen specifiek voor de koelingsindustrie, semi-gelaste plaatwarmtewisselaar (ammoniakevaporator), ammoniak het lopen lassenkanaal, nemen de koelmiddelen (de oplossing van het calciumchloride, glycol, enz.) het pakkingskanaal, verzekert deze structuur niet alleen zijkanaal van betrouwbare verzegelende ammoniak, en beide afneembare voordelen. Een andere is ook op de damp van toepassing - de vloeibare hitte van de faseverandering en daar is vloeibaar - vloeistof zonder van de faseverandering en veiligheid vereisten van hoge hittetoepassingen.

Het ruilmiddel van de laser semi lashitte wordt gebruikt in de situatie waar de pakking niet in de originele bijzondere situatie kan worden gebruikt of de veiligheidsvoorschriften vrij hoog zijn.
Het laserlassen wordt gebruikt aan één kant van het speciale materiaal, dat hoge netheid vereist. De overkant is in de vorm van pakking. De prestaties van half gelaste warmtewisselaar zijn volledig verenigbaar met dat van plaatwarmtewisselaar behalve dat is de positie van pakking aan één kant gelaste laser.

Het ontwerpselectie van de plaatwarmtewisselaar:

(1) fysische parameters van koude en hete media, zoals pH, chlorideinhoud, viscositeit, dichtheid, warmtegeleidingsvermogen, specifieke hitte, enz.
(2) de inham en afzettemperaturen van koude en hete media.
(3) stroom van koud of heet middel of stroom van één van hen.
(4) de koude en hete middelgrote vereisten van het drukverlies.
(5) intrinsieke kenmerken van plaatwarmtewisselaars, zoals plaatmateriaal, het materiaal van de verbindingspakking, enz.

Voordelen

- Met inbegrip van alle voordelen van afneembare plaat

- Het speciale materiële kanaal keurt laserlassen goed

- De pakkingsmateriaal van van verzegelende ringscr of PTFE

- Hoge stabiliteit en veiligheid van één zijlassen

- Efficiënter en afneembaar dan volledige las

1. Toepassingen:

• Inleiding aan bladmateriaal en toepassing:

  　　　　　

  materiaal	toepassing
  SUS304/SUS316L	Gezuiverd water, rivierwater, voedselolie, minerale olie
  Titanium/Vriendladium	Het zeewater, zout water, salinized substantie
  Hadtelloylegering/c-276	Geconcentreerd zwavelzuur, zoutzuur, fosforzuur
  Ni/Nikkel	Concentratie bijtende soda op hoge temperatuur en hoge



  Materiaal en exploitatievoorwaarden van pakking:

  Materiaal	Toepassing	het werk temperatuur
  NBR	Water, zeewater, minerale olie, zout water	-15-130℃
  HNBR	Minerale olie op hoge temperatuur, water op hoge temperatuur	15-140℃
  EPDM/HEPDM	Water, Warm water, stoom, zuur, bijtend alkali,	-25-150℃
  Viton/Fluorrubber	Sterk zuur, sterk alkali, minerale olie, vet en stookolie, enz.	5-200℃
  NEOPREEN	Zure, alkali, minerale lage olie, - molecuulgewicht alifatische koolwaterstof	35-130℃
  Siliciumrubber	Milieu's op hoge temperatuur en sommige corrosieve	65-200℃

•

• Inleiding van de fabrikant van de plaatwarmtewisselaar:



  Aiprel specialiseert zich in warmtewisselaars, warmtewisselaarstoebehoren, productie, verkoop, en de dienst.
  Wij zijn een echte originele PHE-fabrikant met alle componenten worden geproduceerd in onze eigen fabriek en volledige eindproducten.
  Wij gingen ISO9001 over: 2000 de Certificatie van het Kwaliteitssysteem, ISO14001: 2004 Milieusysteemkwaliteitscertificering. Ons geregistreerd kapitaal is 50,00 miljoen, en jaaromzet van over RMB 200 miljoen.

  Met alle productieinstallaties samen van meer dan 100.000 vierkante meters, die meer dan 20.000 warmtewisselaars en milloins warmtewisselaartoebehoren produceren, die ons één van de van de de hitteuitwisseling van de wereld grootste het materiaal en de toebehorenfabrikanten maken.

  Wij kunnen vervangingsdelen ook veroorzaken specifiek voor diverse merkproducten. De de vervangingspakkingen en platen zijn geschikt voor ALPHA-, GEA, APV, Viacrb, Sondex, SWEP, Funke, Hisaka, Sigma, Accessen, enz. In 2012, vestigde Aiprel zijn centrum van de warmtewisselaardienst om behoud van plaatwarmtewisselaars, het chemische schoonmaken, test, vernieuwing en andere diensten uit te voeren. Bovendien, Aiprel stelt mondiaal de dienstnet op om een globale deskundige van de warmtewisselaardienst te worden en klanten op elk ogenblik overal te antwoorden.
