Plaats van herkomst: | Jingsu China |
---|---|
Merknaam: | AIPREL |
Certificering: | CE,CCS,DNV,ISO |
Modelnummer: | Plaattype CondensatorWarmtewisselaar |
Min. bestelaantal: | 1 |
Prijs: | Negotiable |
Verpakking Details: | standaardkarton |
Levertijd: | 1-2 weken |
Betalingscondities: | L/C, T/T |
Levering vermogen: | 100 reeksen per maand |
Voorwaarde: | Nieuw | Garantie: | 12 maanden |
---|---|---|---|
Maximum werkdruk: | 3.0Mpa | Toepassing: | Koelingsdelen, geneesmiddel, Hitteoverdracht, Macht, HVAC |
Plaatmateriaal: | Hastelloy, C276, Titaniumnikkel, 904L, 254SMO, ss304, ss316 | ||
Hoog licht: | de condensator van de plaatwarmtewisselaar,de warmtewisselaar van het plaatkader |

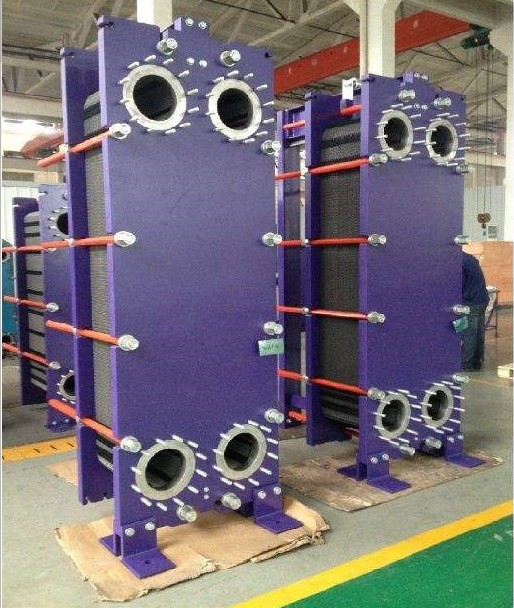

Plaattype CondensatorWarmtewisselaar met Pakking voor Hoog rendementindustrie
Eigenschap
1. De hoge coëfficiënt van de hitteoverdracht
5. Het kan allerlei producten bevatten om stagnatie te verhinderen
6. Geen metaalcontactpunt tussen de platen die, absoluut het voorkomen van dode Hoek vermijden
7. De dikte van 0.4mm1.0mm plaat is bevorderlijk voor het versterken van de starheid van plaat
8. Minimaliseer het bevuilen van tarief, plaataantal en kosten.
De plaat Condeer is één soort plaatwarmtewisselaar.
De plaatkoeler is hoofdzakelijk samengesteld uit twee delen: een kader en een plaat. De bladen van diverse materialen worden worden gemaakt gedrukt in plooiingen van diverse vormen door diverse types van schurende hulpmiddelen, en de hoekige gaten worden gevormd in de vier hoeken van de bladen voor de stroomweg van het middel, de bladen de periferie en het hoekgat wordt verzegeld door een rubberpakking die. Het kader is samengesteld uit een vaste dringende plaat, een beweegbare dringende plaat, hogere en lagere gidsstaven en het vastklemmen bouten. De plaatkoeler wordt gebruikt om de plaat op een toegevoegde manier bij een vaste druk op te zetten. Strakke plaat, beweegbare dringende plaat in het midden, en dan vastgeklemd met het vastklemmen van bouten. Een dun rechthoekig kanaal wordt gevormd tussen de diverse bladen, en de hitteuitwisseling wordt uitgevoerd door de halve bladen. Vergeleken met de conventionele SHELL-en-buiskoeler, is de coëfficiënt van de hitteoverdracht veel hoger onder dezelfde stroomweerstand en van de pompmacht consumptie, en er is een tendens om de buiskoeler binnen de toepasselijke waaier te vervangen.
Ontwerpprincipe
Een plaatcondensator is een condensator voor het condenseren van stoom wordt ontwikkeld op een verdamping of distillatiesysteem vacu5um voorwaarden die wordt gebaseerd. De plaatcondensator op de semi-last techniek wordt gebaseerd bestaat uit speciale plaatpak en pakkingen die. Het koelmiddel wordt opgewarmd in een kanaal met een pakking, en de stoom is gecondenseerd in het laskanaal. De stoom heeft een grote inham en een kleine gecondenseerde afzet.
Geadviseerde Toepassingen
De plaatcondensator wordt hoofdzakelijk gebruikt samen met een plaatevaporator als condensatie van stoom in een verdamping of distillatiesysteem. Bijvoorbeeld, de condensatie van stoom in stroop 3 effect verdampingssysteem, de condensatie van stoom in sap 3 effect verdampingssysteem, en de condensatie van stoom in het multi-effect verdampingssysteem van de ethylalcoholconcentratie in de ethylalcoholindustrie, en dergelijke. De plaatcondensator wordt gebruikt in more and more condensatiegelegenheden toe te schrijven aan zijn hoog effect van de hitteuitwisseling, lage inputkosten en geschikte onderhoudsverrichting.
Type | Plaatcondensator |
Plaatmateriaal | Ti/SS316/SS303 of OEM |
Pakkingsmateriaal | NBR/EPDM |
Merk | GOJE |
Toepassing | Industrieel Proces |
Wat zijn de voordelen van plaatcondensator?
1. Hoog rendement en energie - besparing: 3 tot 5 keer hoger dan de hitteefficiency van de rendement-en-buiswarmtewisselaar.
2, compacte structuur: de platen van de plaatwarmtewisselaar worden dicht geschikt, vergelijkbaar geweest met andere warmtewisselaartypes, heeft de plaatwarmtewisselaar minder vloerruimte en ruimte.
3. Gemakkelijk schoon te maken en te demonteren: De plaatwarmtewisselaar klemt de het vastklemmen plaat door bouten vast vast te klemmen, zodat is het geschikt te demonteren en te assembleren.
4, lange levensduur: de plaatwarmtewisselaar wordt gemaakt van roestvrij staal of titaniumlegeringsplaat, kan zich tegen een verscheidenheid van corrosieve media verzetten, kunnen de rubberstootkussens naar believen worden vervangen, en kunnen gemakkelijk worden geïnstalleerd, worden hersteld worden gedemonteerd en.
5. Aanpassingsvermogen: De plaat van de plaatwarmtewisselaar is een onafhankelijke component, die kan volgens vereisten worden verhoogd of zijn verminderd, en heeft diverse vormen; het kan op diverse vereisten van verschillende processen worden toegepast.
Inleiding van de fabrikant van de plaatwarmtewisselaar:
